Offenlegung des Hölzbaches in Waldhölzbach

Offenlegung des Hölzbaches in Waldhölzbach – Dritter und letzter Bauabschnitt im Ortsteil Waldhölzbach beendet

Projektdaten:

Bauherr: Abwasserwerk der Gemeinde Losheim am See

Gesamtkosten: 1.281.848,28 €

Förderung: Ministerium für Umwelt, Klima, Mobilität, Agrar und Verbraucherschutz

Richtlinie zur Förderung von Maßnahmen des naturgemäßen Wasserbaus und der Gewässerentwicklung (Förderquote 90 %)

Bauzeit: April 2022 – Februar 2023

Projektbeteiligte:

Baubeschreibung:

Im Rahmen des hier durchgeführten dritten und letzten Bauabschnittes der Gesamtmaßnahme "Offenlegung Hölzbach" im Ortsteil Waldhölzbach wurden Bachverrohrungen unterhalb des Straßenkörpers der Straße "Am Mühlenberg" und der Zufahrtsstraße bzw. des Wirtschaftsweges zum Sportplatz zurückgebaut.

Hierdurch wurden technisch verbaute Gewässerabschnitte im Straßenkörper entfernt sowie die Sohldurchgängigkeit des Gewässers im Bereich von Durchlässen und Wanderungshindernissen hergestellt. Aufgrund der Beseitigung von Fließhindernissen wurde somit sekundär auch eine Verbesserung im Rahmen des Hochwasserschutzes für die Straße „Am Mühlenberg“ und im Folgenden für die weiter gewässerabwärts befindliche Ortslage erreicht.

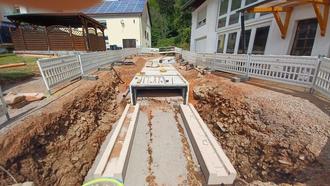

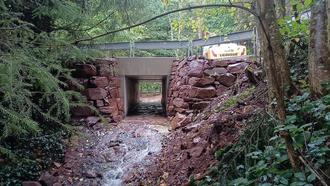

Unterhalb des Wirtschaftsweges zum Sportplatz wurden drei Verrohrungen entfernt und durch ein nach unten geöffnetes Stahlbeton-Haubenprofil mit natürlichem Gewässersohle ersetzt. Zum Einsatz kam hier ein Haubenprofil mit einer lichten Weite von 1,20m x 1,60m. Die Länge des Stahlbetonfertigteils beträgt 7,00 m. Stirnseits, zum Gewässer hin, befindet sich eine Aufkantung als Überfahrschutz inklusive eines Geländers zur Absturzsicherung. Beiderseits des Bauwerks erfolgte eine höhengleiche Anbindung an den bestehenden asphaltierten Wirtschaftsweg.

Die Gewässersohle wurde mit Wasserbausteinen und natürlichem Sohlsubstrat in einer Stärke von ca. 0,50 m ausgebildet. Das Sohlsubstrat wurde bachauf- und bachabwärts bündig an das bestehende Bachbett angeschlossen. Auf der Seite, an welcher das Gewässer aus dem Kreuzungsbauwerk austritt, wurden Wasserbausteine in Form einer Sohlgleite eingebaut, um das Sohlgefälle zu regulieren und eine höhengerechte Angleichung zu erhalten. Die Übergangsbereiche des Bauwerks hin zu den Böschungen wurden mit Flügelwänden aus großformatigen Wasserbausteinen angelegt.

Ab der ehemaligen Einmündung des Baches in die Doppelverrohrung DN 800 am nördlichen Ende der Straße „Am Mühlenberg“ wurde ein umgedrehtes U-Profil mit einer auf ein HQ100 bemessenen Querschnittsfläche hergestellt. Der Bach verläuft in diesem Bereich aufgrund der beengten Platzverhältnisse und der fehlenden Grundstücksverfügbarkeit noch ca. 50 m im Straßenkörper durch o. g. Profil aus Stahlbeton-Fertigteilen mit einer lichten Weite von 2,50 m x 0,80 m (ab Oberkante Fundament). Das Profil musste höhenmäßig so eingebaut werden, dass ein Straßenaufbau von ca. 30 cm darüber möglich war. Die Sohle wurde aus gepflasterten Wasserbausteinen hergestellt.

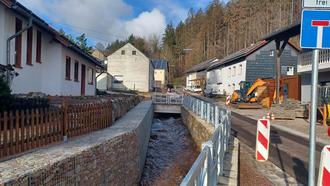

Südlich der Einfahrt des Grundstücks zu Hausnummer 11 öffnet sich das Profil und das Gewässer fließt offen bis zum Ausbauende, zum bestehenden Brückenbauwerk „Am Mühlenberg/Grünstadt“.

Für die offene Bauweise wurde örtlich eine mit Natursteinen verblendete Stützmauer auf der fahrbahnzugewandten Seite hergestellt, die gleichzeitig als Absturzsicherung dient. Auf der zu den Privatgärten angrenzenden Seite wurde die Böschung mit einer Gabionenstützwand angelegt. Die Bachsohle wurde mit Natursteinen erosionssicher angelegt.

Im Zuge der Maßnahme musste zum Rückbau der vorhandenen Bachverrohrung und zur Herstellung des o.g. Profils der vorhandene Mischwasserkanal DN 300 auf einer Länge von rd. 65 m sowie die entsprechenden Anschlussleitungen erneuert werden. Ebenfalls wurde im Baubereich die komplette Wasserversorgung der angeschlossenen Anwesen erneuert.

Die Gesamtkosten der Baumaßnahme belaufen sich auf rd. 1.281.848,28 €.

Text & Bilder: Fachbereich 3 Bauen
